TZCQ无泄漏磁力自吸泵

型号意义	TZCQ50-25
T	企业代号
Z	自吸式
C	磁力驱动型
Q	轻便型
50	进口口径50mm
25	扬程25m
名称：	TZCQ不锈钢磁力泵/ZCQ不锈钢磁力泵/无泄漏磁力泵/无泄漏泵/甲醇磁力泵
输送介质：	醇，苯，酚，脂，氯等中性或腐蚀性液体
适用行业：	化工，医药，易燃，易爆，易挥发，高危行业
产品特点：	无泄漏
结构形式：	卧式、泵与电机直联
口径：	20～80mm
流量：	1.2～50 m3/h
扬程：	5～50m
转速：	1450/2900r/min
工作温度：	-20～+200℃
压力等级：	0.6Mpa
功率：	0.12～15KW
材料：	304、304L、316、316L

一、产品简介：

产品概述：
无泄漏磁力离心泵（简称：磁力泵）是应用现代磁力学原理，利用永磁体的磁力传动实现扭矩的无接触传递的一种新型泵，也就是电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，****解决了机械传动泵的轴封泄漏，而设计的全密封、无泄漏、无污染、高效节能的新型工业用泵，性能达到国际标准、可替代价格昂贵进口的化工泵。
产品优点：
1.TCZQ无泄漏磁力泵是全密封、无泄漏、无污染、高效节能的新型工业用泵；
2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点；
3.磁铁选用铁氧体磁体，具有良好的磁性，耐高温，不退磁；
4.动环、轴套、滑动轴承采用高耐磨耐温的石墨、四氟等材料，有效地保证泵的使用寿命；
5.密封采用封闭式静密封，****解决了介质泄漏。
6.无需独立润滑和冷却水，降低了能耗。
7.直联后拉式设计，无需拆卸管道，维修方便。
8.卧式安装，结构紧凑、占地面积小，振动小，噪音低，运行特别平稳；
9.由联轴器传动变成同步拖动，不存在接触和摩擦。功耗小、效率高，且具有阻尼减振作用，减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响；
产品用途：
广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体，尤其适用于易燃、易爆、易挥发、有毒、高温、强酸碱、有机容剂和贵重液体的输送。
性能范围：设计压力：0.6Mpa、流量:1.2-50m3/h、扬程：5-50m、功率：0.12-15kw
适用温度： -30～120℃，采用新型材料耐温可达350℃；
选装配件：防空运转装置，泄漏监控装置；
注意事项：
禁止空运转；禁止输送比重大于1.3m g/cm3的介质；禁止输送含有颗粒或有结晶的介质。

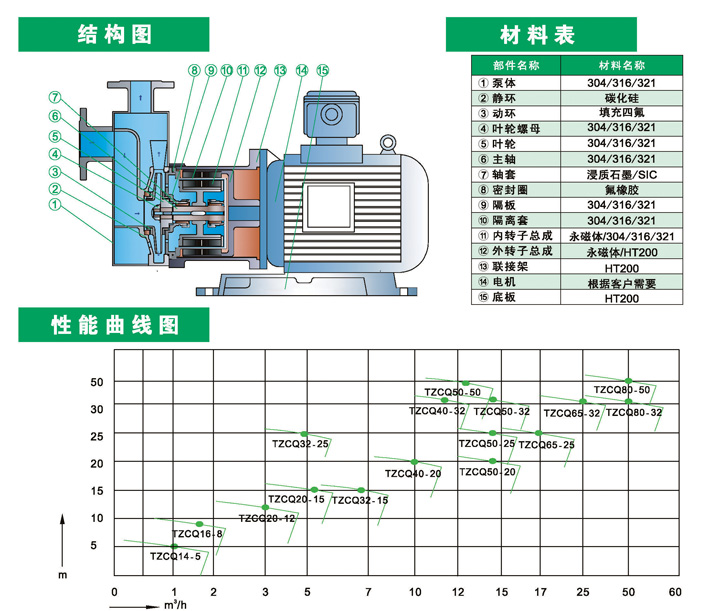

二、结构







三、性能参数表：

型号	流量(m³/h)	扬程5(m)	口径(mm)		汽蚀余量（NPSH）r(mm)	电机功率（kw）	转速 （r/min）	电源电压 （v）
			进口	出口
TCZQ14-5	1.2	5	14	10	6	0.12	2900	220/380
TCZQ16-8	1.8	8	16	12	6	0.18	2900	220/380
TCZQ20-12	3	12	20	12	6	0.37	2900	220/380
TCZQ25-15	5.4	15	25	20	6	1.1	2900	380
TCZQ32-15	6.5	15	32	25	6	1.1	2900	380
TCZQ32-25	4.8	25	32	25	5.5	1.1	2900	380
TCZQ40-20	10	20	40	32	4	2.2	2900	380
TCZQ40-32	11.5	32	40	32	4	4	2900	380
TCZQ50-25	14.5	25	50	40	4	4	2900	380
TCZQ50-32	13.2	32	50	40	4	4	2900	380
TCZQ50-50	7.8	50	50	32	4	5.5	2900	380
TCZQ65-25	16.8	25	65	50	4	5.5	2900	380
TCZQ65-32	25	32	65	50	4	7.5	2900	380
TCZQ80-32	50	32	80	65	4	11	2900	380
TCZQ80-50	50	50	80	65	4	15	2900	380
