TZA型石油化工流程泵(配API610冲洗方案)

TZA型石油化工流程泵

型号意义	TTZE25-200
T	企业代号
TZE	中心支撑
25	进口口径25mm
200	叶轮名义直径200mm
名称：	TTZE石油化工流程泵/ZAO石油化工流程离心泵/ 石油化工流程泵/ API610离心泵/API682离心泵/高温离心泵/中线支撑离心泵
输送介质：	输送低温度或高温液体、中性或有腐蚀性液体、清洁或内含有固体颗粒
适用行业：	石油，化工，炼油，煤化工，碱，供水
产品特点：	中线支撑，耐高温
结构形式：	API610、API682标准、卧式、泵与电机联轴器连接
口径：	25～400mm
流量：	5.5～2600m3/h
扬程：	16～250
转速：	1450/2900r/min
工作温度：	-20～+450℃
压力等级：	2.5Mpa、4.0Mpa、5.0Mpa
功率：	～400KW
材料：	304、304L、316、316L、2205、HC276

一、产品简介：

产品概述：
TTZE型化工流程泵，按照API610和VDMA24297规范而设计、生产的产品。TTZE型泵体为脚支撑，。单吸径向叶轮，轴向吸入，径向排除。
根据使用条件，采用前、后口环及平衡孔进行水力平衡。填料箱具有冷却或加热管接头。轴封用填料密封，也可以采用单端面或者双端面机械密封。并配有冷却、冲洗或密封液系统。
产品优点：
TTZE型化工流程泵是采用的标准管路按API规范设计。叶轮可用闭式、半开式、开式三种。可输送清洁，含颗粒，含少量气体介质。也可输送高温、低温、强腐蚀介质。叶轮设有平衡孔加耐腐环，平衡轴向力。
泵体和轴承架用中间连接段连接。根据不同的工况条件，中间连接段可采用不同的材质，避免输送强腐蚀介质时轴承架、轴承严重腐蚀。同时中间连接段设有水冷腔，通冷却循环水，阻隔高温介质将高温传到轴承上。
密封形式可采用填料密封，单、双端面机械密封，集装式单端面机械密封。根据不同情况和用户对冷却与冲洗要求，密封可按API682设计规范从案中选用。
轴承架设计有空冷散热片、风冷风扇、水冷腔三种形式，用户可根据使用工况选用。轴承由油环从油箱里溅稀油润滑。油箱内的油由水冷腔的水冷却，轴承内的热由冷水带走，以保证轴承随时处于正常工作状态
产品用途：
可输送各种温度和浓度的硫酸、硝酸、盐酸和磷酸等无机酸和有机酸溶液；各种温度和浓度的氢氧化钠和碳酸钠等碱性溶液；各种盐溶液；各种液态石油化工产品、有机化合物以及其它有腐蚀性的液体。该型泵适用于炼油厂、石油化学工业煤加工工程、低温工程、造纸业、制糖业、供水厂、海水淡化厂、发电厂、环保工程和船舶业等。从电动机端看，泵的旋转方向为顺时针方向旋转。
性能范围：
口径：25～400mm，流量：5.5～2600m3/h，扬程：16～250m，
工作压力：,5.0 MPa
工作温度：-80℃～ +450℃

三、性能参数表：

规格型号	叶轮型式	流量	扬程	效率	轴承架	汽蚀余量	转速	比重=1.00	比重=1.35	比重=1.84
		Q	H	η	LK	NPSH	n	电机功率
		m3/h	m	%		m	r/min	kw	kw	kw
TZE25-200	A	11.5	49	42	0	1.5	2900	5.5	7.5	11
		5.8	12	38		0.6	1450	1.1	1.1	1.5
	B	10.5	42	42		1.5	2900	4	5.5	7.5
		5.4	11	38		0.6	1450	1.1	1.1	1.1
	C	9	36	42		1.5	2900	3	4	5.5
		4.6	8.5	38		0.6	1450	1.1	1.1	1.1
	D	7.5	28	42		1.5	2900	2.2	3	4
		4	6.5	38		0.6	1450	1.1	1.1	1.1
	E	5.5	16	42		1.5	2900	1.5	1.5	2.2
		3	4	38		0.6	1450	1.1	1.1	1.1
TZE25-250	A	10.5	80	28	2	1.2	2900	11	15	18.5
		7.5	18	23	1	1	1450	2.2	3	4
	B	9.7	68	28	2	1.2	2900	7.5	11	15
		7	16	23	1	1	1450	2.2	3	4
	C	9	50	28	2	1.2	2900	5.5	11	15
		6.5	11.5	23	1	1	1450	2.2	2.2	3
	D	8.5	30	28	2	1.2	2900	5.5	11	15
		6	6.5	23	1	1	1450	1.1	1.5	2.2
TZE25-315	A	18.5	130	28	2	1.2	2900	30	45	55
		9.5	32	25		0.7	1450	5.5	7.5	11
	B	17.5	115	28		1.2	2900	30	37	45
		8.7	29	25		0.7	1450	4	5.5	7.5
	C	16	100	28		1.2	2900	22	30	45
		7.5	25	25		0.7	1450	3	4	5.5
	D	14	90	28		1.2	2900	18.5	30	37
		7	22	25		0.7	1450	3	4	5.5
	E	13	80	28		1.2	2900	18.5	22	30
		6.8	20	25		0.7	1450	3	4	5.5
	F	11.5	67	28		1.2	2900	15	18.5	30
		6	16	25		0.7	1450	2.2	3	4
TZE40-160	A	28	33	62	2	3	2900	5.5	7.5	11
		14	8	59	1	0.8	1450	1.1	1.1	1.5
	B	25.6	29	62	2	3	2900	5.5	7.5	11
		13	7	59	1	0.8	1450	1.1	1.1	1.5
	C	22	22	62	2	3	2900	4	5.5	5.5
		11	5.5	59	1	0.8	1450	1.1	1.1	1.1
	D	20	16	62	2	3	2900	2.2	3	4
		9.5	4.5	59	1	0.8	1450	1.1	1.1	1.1
TZE40-200	A	29	53	58	1	2.2	2900	11	15	18.5
		14.5	13	55	1	0.8	1450	1.5	2.2	3
	B	26	47	58	1	2.2	2900	7.5	11	15
		13	11.5	55	1	0.8	1450	1.1	1.5	3
	C	22	39	58	1	2.2	2900	5.5	7.5	11
		11.5	9	55	1	0.8	1450	1.1	1.1	1.5
	D	18	20	58	1	2.2	2900	4	5.5	7.5
		9.5	7	55	1	0.8	1450	1.1	1.1	1.1
TZE40-250	A	32	78	53	1	2.5	2900	18.5	22	30
		16	19.5	49.5	1	0.8	1450	3	4	5.5
	B	30	72	53	1	2.5	2900	15	18.5	30
		15	18	49.5	1	0.8	1450	2.2	3	4
	C	24	60	53	1	2.5	2900	11	15	18.5
		12.5	14	49.5	1	0.8	1450	1.5	2.2	3
	D	21	47	53	1	2.5	2900	7.5	11	15
		10.5	10	49.5	1	0.8	1450	1.1	1.5	2.2
TZE40-315	A	42	115	46	2	1.3	2900	37	45	75
		21	29	42	2	0.5	1450	5.5	7.5	11
	B	40	107	46	2	1.3	2900	30	45	55
		20	26.5	42	2	0.5	1450	5.5	7.5	11
	C	34	81	46	2	1.3	2900	22	30	45
		17.5	20	42	2	0.5	1450	4	5.5	7.5
	D	29	61	46	2	1.3	2900	15	22	30
		15	15	42	2	0.5	1450	3	3	5.5
TZE50-160	A	50	34	71	2	2.4	2900	11	15	15
		25	8.4	69	1	0.8	1450	1.5	2.2	2.2
	B	45	29	71	2	2.4	2900	7.5	11	15
		22.5	7	69	1	0.8	1450	1.5	1.5	2.2
	C	38	22	71	2	2.4	2900	5.5	7.5	11
		19	5.5	69	1	0.8	1450	1.1	1.1	1.5
	D	31	17	71	2	2.4	2900	3	4	5.5
		16.5	4	69	1	0.8	1450	1.1	1.1	1.1
TZE50-200	A	62	52	68	2	2.6	2900	18.5	22	30
		31	13	65.5	1	0.7	1450	3	3	4
	B	56	46	68	2	2.6	2900	15	18.5	22
		28.5	11.5	65.5	1	0.7	1450	2.2	3	4
	C	49	37	68	2	2.6	2900	11	15	18.5
		25	9	65.5	1	0.7	1450	1.5	2.2	3
	D	43	28	68	2	2.6	2900	7.5	11	15
		22	7	65.5	1	0.7	1450	1.1	1.5	2.2
TZE50-250	A	70	82	65	2	2.4	2900	30	37	55
		35	20	62.5	2	0.7	1450	4	5.5	7.5
	B	66	75	65	2	2.4	2900	30	37	45
		33	18.5	62.5	2	0.7	1450	4	5.5	7.5
	C	60	60	65	2	2.4	2900	22	30	37
		30	15	62.5	2	0.7	1450	3	4	5.5
	D	50	45	65	2	2.4	2900	15	18.5	22
		26	11	62.5	2	0.7	1450	2.2	3	3
TZE50-315	A	87	115	56	3	2.1	2900	55	75	110
		44	28	53	2	0.5	1450	11	11	15
	B	80	100	56	3	2.1	2900	45	75	90
		40	24	53	2	0.5	1450	7.5	11	15
	C	70	78	56	3	2.1	2900	30	45	55
		35	19	53	2	0.5	1450	5.5	7.5	11
	D	57	57	56	3	2.1	2900	22	30	37
		30	14	53	2	0.5	1450	3	4	5.5
TZE50-400	A	82	194	48	3	2	2900	110	160
		41	48	45	2	0.5	1450	15	22	30
	B	78	175	48	3	2	2900	90	132	160
		39	43	45	2	0.5	1450	15	18.5	22
	C	70	140	48	3	2	2900	75	90	132
		35	34	45	2	0.5	1450	11	15	18.5
	D	60	102	48	3	2	2900	45	75	90
		30	25	45	2	0.5	1450	7.5	11	15
TZE80-160	A	94	32	78	2	3	2900	15	18.5	30
		47	8	76	2	0.8	1450	2.2	3	4
	B	85	28	78	2	3	2900	11	15	18.5
		42	7	76	2	0.8	1450	2.2	2.2	3
	C	76	23	78	2	3	2900	11	11	15
		38	5.5	76	2	0.8	1450	1.5	2.2	2.2
	D	66	17	78	2	3	2900	5.5	7.5	11
		34	4	76	2	0.8	1450	1.1	1.1	1.5
TZE80-200	A	103	54	76	1	3.2	2900	30	37
		51	13.5	74	4	0.8	1450	4	5.5	7.5
	B	95	48	76	1	3.2	2900	22	30	37
		47	12	74	4	0.8	1450	3	4	5.5
	C	84	38	76	1	3.2	2900	15	22	30
		41	9.5	74	4	0.8	1450	2.2	3	4
	D	70	30	76	1	3.2	2900	11	15	22
		36	7.5	74	4	0.8	1450	1.5	2.2	3
TZE80-250	A	127	82	74	2	3.5	2900	45	75	90
		64	20	74	2	1.4	1450	7.5	11	15
	B	120	76	74	2	3.5	2900	45	55	75
		60	19	74	2	1.4	1450	7.5	7.5	11
	C	105	59	74	2	3.5	2900	30	45	55
		52	14.5	74	2	1.4	1450	4	5.5	7.5
	D	87	45	74	2	3.5	2900	22	30	37
		46	11	74	2	1.4	1450	3	4	5.5
TZE80-315	A	141	127	69	2	4	2900	90
		70	33	69	2	1	1450	15	18.5	22
	B	135	121	69	2	4	2900	75
		66	30	69	2	1	1450	11	15	22
	C	115	97	69	2	4	2900	55	75
		56	24	69	2	1	1450	11	11	15
	D	90	74	69	2	4	2900	37	45	75
		45	18	69	2	1	1450	5.5	7.5	11
TZE80-400	A	171	187	61	3	3.5	2900	160
		85	46	61	2	0.8	1450	22	30	45
	B	159	170	61	3	3.5	2900	160
		80	42	61	2	0.8	1450	18.5	30	37
	C	135	130	61	3	3.5	2900	90	132
		65	33	61	2	0.8	1450	15	18.5	30
	D	116	95	61	3	3.5	2900	75	90	132
		53	25	61	2	0.8	1450	11	15	18.5
TZE100-160	A	162	29	81	2	4.7	2900	22	30	37
		81	7.2	81	2	1.4	1450	3	4	5.5
	B	150	24	81	2	4.7	2900	15	22	30
		73	6	81	2	1.4	1450	2.2	3	4
	C	130	17	81	2	4.7	2900	11	15	18.5
		63	4.3	81	2	1.4	1450	1.5	2.2	3
	D	110	12	81	2	4.7	2900	7.5	11	15
		55	3	81	2	1.4	1450	1.1	1.5	2.2
TZE100-200	A	193	50	81	2	3.7	2900	45	55	75
		95	12.5	81	2	1	1450	5.5	7.5	11
	B	180	44	81	2	3.7	2900	37	45	75
		90	10.5	81	2	1	1450	5.5	7.5	11
	C	155	35	81	2	3.7	2900	30	37	45
		80	8.5	81	2	1	1450	4	5.5	7.5
	D	135	26	81	2	3.7	2900	18.5	30	37
		70	6	81	2	1	1450	3	3	4
TZE100-250	A	230	79	81	2	4	2900	75	90
		115	20	81	2	1	1450	11	15	18.5
	B	218	73	81	2	4	2900	75	90
		110	18	81	2	1	1450	11	11	15
	C	190	58	81	2	4	2900	45	75	90
		100	14	81	2	1	1450	7.5	11	11
	D	170	44	81	2	4	2900	37	45	75
		90	40	81	2	1	1450	5.5	7.5	7.5
TZE100-315	A	250	126	78	2	5	2900	132
		125	31	78	2	1.4	1450	18.5	30	37
	B	240	120	78	2	5	2900	132	160
		119	29	78	2	1.4	1450	18.5	22	30
	C	203	97	78	2	5	2900	90	132	160
		104	24	78	2	1.4	1450	15	18.5	22
	D	170	71	78	2	5	2900	75	75	110
		86	17.5	78	2	1.4	1450	11	11	15
TZE100-400	A	300	194	74.5	3	6.4	2900
		150	48			1.7	1450	37	45	75
	B	290	180			6.4	2900
		145	44			1.7	1450	30	45	55
	C	260	145			6.4	2900
		130	36			1.7	1450	22	30	45
	D	224	105			6.4	2900	110	160
		115	26			1.7	1450	15	22	30
TZE100-500	A	180	75		3	1.5	1450	75	90	110
	B	167	68					55	75	110
	C	142	53					37	55	75
	D	120	42					30	37	55
TZE150-200	A	320	44	83.5	2	6.4	2900	55	75
		160	11	83.5	2	1.7	1450	7.5	11	15
	B	300	39	83.5	2	6.4	2900	45	75	90
		152	9.5	83.5	2	1.7	1450	7.5	11	15
	C	265	30	83.5	2	6.4	2900	37	45	75
		140	7	83.5	2	1.7	1450	5.5	7.5	11
	D	220	23	83.5	2	6.4	2900	22	30	45
		123	5	83.5	2	1.7	1450	3	4	5.5
TZE150-250	A	390	74	82	3	6	2900	110	160
		195	18.5	82	2	1.4	1450	15	22	30
	B	355	62	82	3	6	2900	90	110	160
		180	6	82	2	1.4	1450	15	18.5	22
	C	325	46	82	3	6	2900	75	90	110
		160	11.5	82	2	1.4	1450	11	11	15
TZE150-315	A	442	125	82.5	3	7	2900
		220	32.5	81	3	1.7	1450	30	45	55
	B	430	120	82.5	3	7	2900
		210	30	81	3	1.7	1450	30	37	55
	C	372	94	82.5	3	7	2900	160
		180	24	81	3	1.7	1450	22	30	37
	D	310	68	82.5	3	7	2900	90	132	160
		150	17	81	3	1.7	1450	15	18.5	22
TZE150-400	A	520	205	78.5	4	7	2900
		260	51	77	3	1.8	1450	55	75	110
	B	498	190	78.5	4	7	2900
		250	48	77	3	1.8	1450	55	75	90
	C	453	151	78.5	4	7	2900
		225	38	77	3	1.8	1450	37	55	75
	D	400	113	78.5	4	7	2900
		200	28	77	3	1.8	1450	30	37	55
TZE150-500	A	300	77	74	3	2	1450	110	132
	B	283	72	74	3	2	1450	90	132	160
	C	233	59	74	3	2	1450	75	90	110
	D	208	45	74	3	2	1450	45	75	75
TZE150-560	A	335	104	74.5	4	2.4	1450	160
	B	315	97	74.5	4	2.4	1450	132
	C	260	80	74.5	4	2.4	1450	90	132	160
	D	216	60	74.5	4	2.4	1450	75	90	110
TZE150-630	A	360	115	63	4	2.4	1450
	B	338	105.5
	C	274	82					132	160
	D	220	60					75	110	160
TZE200-250	A	610	72	84.5	3	9	2900	160
		305	17.5	83.5	3	2.4	1450	22	30	45
	B	580	65	84.5	3	9	2900	160
		290	16	83.5	3	2.4	1450	18.5	30	37
	C	520	47	84.5	3	9	2900	110	132	160
		260	12	83.5	3	2.4	1450	15	18.5	30
	D	470	32	84.5	3	9	2900	75	90	110
		240	8	83.5	3	2.4	1450	11	15	15
TZE200-315	A	710	122	85.5	4	8.6	2900
		350	30	84.5	3	2	1450	45	55	75
	B	680	114	85.5	4	8.6	2900
		340	29	84.5	3	2	1450	37	55	75
	C	600	87	85.5	4	8.6	2900
		300	22	84.5	3	2	1450	30	37	55
	D	480	65	85.5	4	8.6	2900	132
		250	15	84.5	3	2	1450	18.5	22	30
TZE200-400	A	850	203	82	5	13	2900
		426	50	81	3	3.5	1450	90	110	160
	B	830	150	82	5	13	2900
		410	47	81	3	3.5	1450	75	110	132
	C	750	145	82	5	13	2900
		370	36.5	81	3	3.5	1450	55	75	110
	D	670	106	82	5	13	2900
		332	27	81	3	3.5	1450	45	55	75
TZE200-500	A	495	84	81	4	2.9	1450
	B	470	79					160
	C	400	63					110	160
	D	330	48					75	90	132
TZE200-560	A	540	105	79.5	5	3	1450
	B	510	98
	C	460	81					160
	D	350	62					110	132
TZE200-630	A	580	132	77.5	5	3.5	1450
	B	550	125
	C	468	100
	D	372	75					132
TZE250-315	A	545	27	86.5	3	2.9	1450	55	75	110
	B	528	25					55	75	90
	C	480	19					37	55	75
	D	434	13					30	37	45
TZE250-400	A	660	49	87.5	5	3.2	1450	132	160
	B	630	46					110	160
	C	565	36					75	110	160
	D	500	24					55	75	90
TZE250-500	A	800	82	83	5	5	1450
	B	770	76
	C	700	58					160
	D	630	42					110	160
TZE250-560	A	860	106	82	5	4.2	1450
	B	830	98
	C	760	78
	D	665	57					160
TZE250-630	A	855	128	80.5	6	4.2	1450
	B	816	119
	C	720	96
	D	625	71
TZE300-400	A	1050	48	87	4	5.8	1450
	B	1010	45					160
	C	900	34					132	160	160
	D	780	26					90	132
TZE300-500	A	1240	78	88	5	5.8	1450
	B	1170	75
	C	1015	57
	D	870	42					160
TZE300-560	A	1340	104	87	6	5.2	1450
	B	1280	9
	C	1140	77
	D	950	56
TZE300-630	A	1450	132	85	6	5.5	1450
	B	1375	125
	C	1170	100
	D	950	75
TZE400-500	A	1870	74	88	6	6.3	1450
	B	1800	70
	C	1520	52
	D	1300	38
TZE400-560	A	2040	98	88	6	7.5	1450
	B	1950	91
	C	1760	74
	D	1500	54
TZE400-630	A	2390	125	88	7	8.3	1450
	B	2280	117
	C	1960	95
	D	1610	70

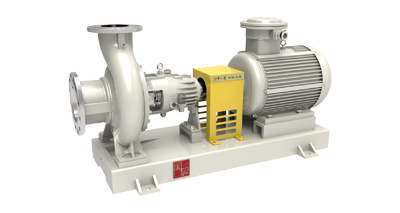

二、实物图：
