TCSF无泄漏衬氟磁力泵

型号意义	16TCSF-15
T	企业代号
C	磁力驱动
S	轻型
F	氟塑料材质
16	进口口径80mm
15	扬程15m
名称：	TCSF无泄漏衬氟磁力泵/ CQB氟塑料磁力泵/氟合金磁力泵/化工磁力泵/耐酸磁力泵/无泄漏磁力泵/无泄漏泵/盐酸磁力泵/硫酸专用泵/磁力泵
输送介质：	硫酸，盐酸，王水，溴化物，苯，酚，脂，氯等强酸性腐蚀性液体
适用行业：	化工，医药，制酸，易燃，易爆，易挥发，高危行业
产品特点：	无泄漏、耐酸性
结构形式：	卧式、泵与电机直联
口径：	25～65mm
流量：	0.8-25m3/h
扬程：	3-40m
转速：	2900r/min
工作温度：	-20～+100℃
压力等级：	0.6Mpa
功率：	0.18-5.5kw
材料：	衬氟，PTFE，PFA

一、产品简介：

产品概述：
无泄漏氟塑料磁力泵（简称：氟塑料磁力泵）是应用现代磁力学原理，利用永磁体的磁力传动实现扭矩的无接触传递的一种新型泵，也就是电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，过流部件全部采用氟塑料制造，可输送任意浓（强）度的酸、碱、氧化剂等腐蚀性介质，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，****解决了机械传动泵的轴封泄漏，而设计的全密封、无泄漏、无污染、耐强酸、高效节能的新型无泄漏耐酸泵，性能达到国际标准、可替代价格昂贵不锈钢，特殊合金材料、进口的化工泵。
产品优点：
1.TCSF无泄漏氟塑料磁力泵是小流量、低扬程、全密封、无泄漏、高效节能的新型耐酸泵；
2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点；
3.氟塑料（PTFE、FEP、PFA）是当今世界最****耐腐蚀材料（俗称：塑料王），对任意浓（强）度的酸、碱、氧化剂等腐蚀性介质而毫不受损；
4.磁铁选用铁氧体磁体，具有良好的磁性，耐高温，不退磁；
5.动环、滑动轴承采用高耐磨耐温的石墨、四氟等材料，有效地保证泵的使用寿命；
6.密封采用封闭式静密封，****解决了介质泄漏。
7.无需独立润滑和冷却水，降低了能耗。
8.直联后拉式设计、卧式安装，结构紧凑、占地面积小，振动小，噪音低，运行特别平稳；
9.外磁直接与电机、转轴相连，采用直联式设计，具有结构简单、无需对中、传动效率高、噪音小、振动小等优点；
产品用途：
广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体，尤其适用于易燃、易爆、易挥发、有毒、强酸碱、有机容剂和贵重液体的输送。
性能范围：设计压力：0.6Mpa、流量:0.8-25m3/h、扬程：3-40m、功率：0.18-5.5kw
适用温度：-20～120℃，采用新型材料耐温可达180℃；
选装配件：防空运转装置，泄漏监控装置；
注意事项：输送比重大于1.3m g/cm3的介质应在订货时说明；禁止空运转；禁止输送含有颗粒或有结晶的介质。

二、结构图：

三、性能曲线图：

四、性能参数表：

规格型号	流量 m3/h	扬程 m	进口 mm	出口 mm	气蚀余量 m	转速 r/min	电机功率 kw	重量 Kg
16TCSF-2D	0.6	2	16	12	9	2900	0.025	5
15TCSF-3.2D	0.8	3.2	15	15	6.0	2900	0.180	7
20TCSF-7D	1.6	7	20	15	6.0	2900	0.180	8
25TCSF-11D	2.5	11	25	20	6.0	2900	0.370	12
32TCSF-13D	5.5	13	32	20	6.0	2900	0.550	18
40TCSF-15D	6.3	15	40	14	5.0	2900	0.750	35
40TCSF-11D	6	11	40	40	5.0	2900	0.550	20
40TCSF-18D	6.5	17.5	40	40	3.7	2900	1.1	40
50TCSF-20D	12	20	50	32	3.5	2900	1.5	45
50TCSF-20DA	12.5	20	50	32	3.5	2900	2.2	70
50TCSF-32D	12.5	32	50	32	3.5	2900	4.0	90
65TCSF-25D	20	25	65	50	4.0	2900	4.0	100
65TCSF-32D	17.5	32	65	50	4.0	2900	4.0	100
65TCSF-36D	8	36	65	50	4.0	2900	5.5	120
65TCSF-80D	25	80	65	40	4.0	2900	18.5	315
80TCSF-32D	50	32	80	65	4.0	2900	11.0	285
80TCSF-80D	50	80	80	50	5.0	2900	30.0	390
100TCSF-32D	100	32	100	80	5.0	2900	18.5	260
100TCSF-50D	100	50	100	65	4.5	2900	30.0	390

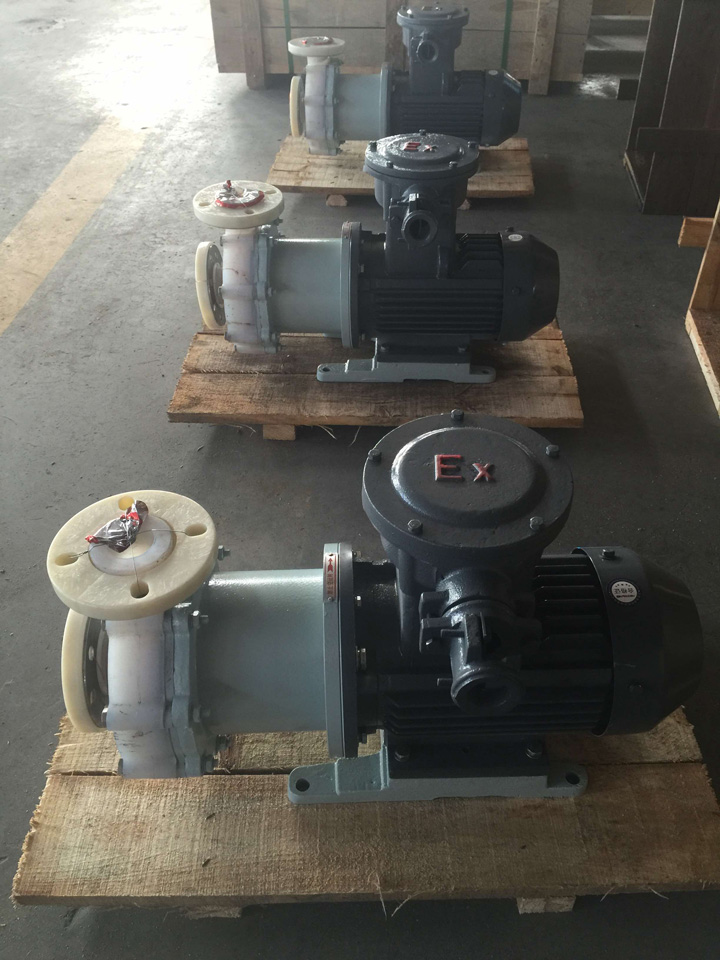

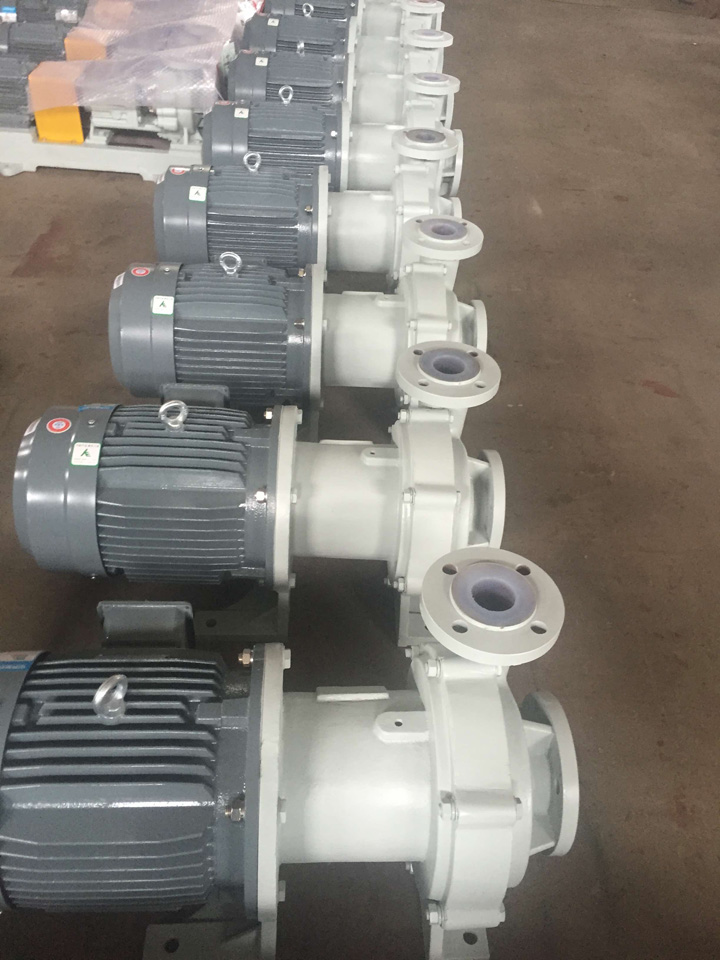

产品实景：
